PlantEye F600植物用マルチスペクトル3Dスキャナ Phenospex社

植物用マルチスペクトル3Dスキャナー

PlantEyeは、3Dビジョンの強さとマルチスペクトルイメージングのパワーを組み合わせたユニークな植物センサーです。植物を非破壊で捉え、正確かつ客観的な植物パラメータをリアルタイムで提供します。植物フェノタイピングのための世界有数のセンサーです。

・非侵襲的な植物スクリーニング - 収穫や移動の必要がありません。
・20以上の植物パラメータをスキャン - 形態学的およびスペクトル的な植物パラメータ
・あらゆる環境に対応 - 直射日光、雨、悪環境でもスキャン可能
・正確で客観的 - 再現性のある植物データ
・高いスループット - 1日に何千もの植物を何度もスキャンします。
・コスト削減 - 植物の評価を自動化
・屋内ファームオートメーション - 3Dビジョンと大量の植物データ

特　徴

詳細な情報や大量の植物が必要とされるアプリケーションに。PlantEyeはグロースチャンバー、ラボ、温室、畑など、あらゆる環境で動作するよう、高い品質基準で作られています。

3D＆スペクトルスキャン

PlantEyeは作物の上を移動して3Dとマルチスペクトルの情報を取得します。

PlantEyeは、作物の上を移動しながら、独自の3Dモデルを作成します。3D画像とマルチスペクトル発光ユニットを組み合わせ、植物に光を当て、3D取得直後に最大4つの波長を高周波で測定します。これにより、複雑なセンサーフュージョンアルゴリズムを用いることなく、3Dとマルチスペクトルの情報を重ね合わせて1つのデータセットにすることができます。
そのため、形態学的なパラメータと生理学的なパラメータの両方を一度に取得することができます。

・3Dとマルチスペクトルの合成データ
・高精度
・照明条件に依存しない
・完全自動化
・高いスキャン間隔 - 昼夜を問わずスキャン可能

多くの既存のフェノタイピング装置では、データ取得のために植物を移動させる必要がありました。
この方法は高いコストが掛かり、処理能力も制限され、植物に影響を及ぼします。そのため、私たちはセンターの方を植物へ移動する方法をとりました。

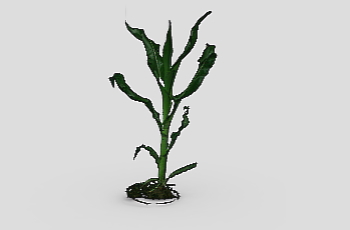

3Dモデル

植物パラメータを計算するために、3D植物モデルを作成します。

・空間におけるx, y, z座標
・赤、緑、青、近赤外域の反射率
・3Dレーザー(940nm)の反射率

3Dモデルは保存され、HortControlや他の3Dソフトウェアでアクセスすることができます。生データと計算された植物パラメータは、オープンソースのファイルとして提供されています。これらの3Dモデルから、お客様の研究やアプリケーションに必要なすべての植物パラメータをリアルタイムで計算します。

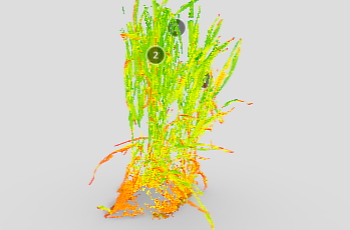

3Dモデルから得られるスペクトル情報により、NDVIやPSRIといった様々なスペクトル指標を算出することができます。 例えば、NDVIモデル（下図）では、健康な葉や不健康な葉など、植物の老化に関連する多くのパラメータを計算することができます。

20以上の植物パラメータを測定可能

多彩な形態的パラメータで植物の成長を可視化します。

・植物の高さの最大値
・植物の高さの平均値
・キャノピー 光透過深度
・3次元葉面積
・葉面積の投影
・デジタルバイオマス
・凸包面積
・凸包有効面積
・凸包の外周
・凸包の最大幅
・凸包のアスペクト比
・ボクセルボリューム合計
・表面角度の平均

PlantEyeは、植物のRGBおよびNIRの分光反射率を測定します。各波長を個別に統計解析し、計算・数値化することが可能です。

・HUE平均（カラー）
・明度平均
・彩度平均

RGBとNIRの波長を組み合わせて、スペクトルインデックスを作成します。現在、最も重要な指標を計算することができます。

・正規化デジタル植生指標(NDVI)
・正規化顔料クロロフィル比指数(NPCI)
・植物老化反射指数(PSRI)
・緑葉指標（GLI）
・今後も継続的に開発予定

以下のアプリケーションは、当社の植物生理学的パラメータの1つ以上に由来する、または相関することが研究で示されています。

・疾病の定量化
・植物の健康状態
・植物の老化
・クロロフィルレベル
・N-含有量

HortControlでデータの解析と可視化を始めましょう

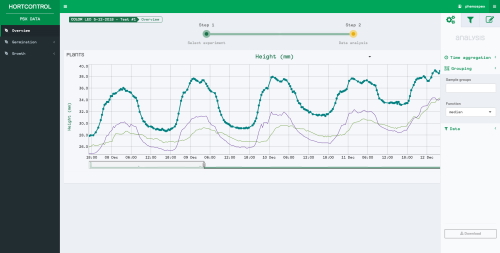

HortControlは、実験をセットアップし、データをローカルに保存・管理するための中心的なソフトウェアです。スキャン後数秒で、植物パラメータセットを視覚化し、HortControlツールボックスで分析することができます。

・実験のセットアップと制御
・データの可視化、集計、エクスポート
・自動レポート（例：発芽レポート、成長レポート

HortControlは非常に使いやすく、どのような専門的背景を持つスタッフでも使用できるように設計されています。オフィスや現場からHortControlにアクセスすることができます。
