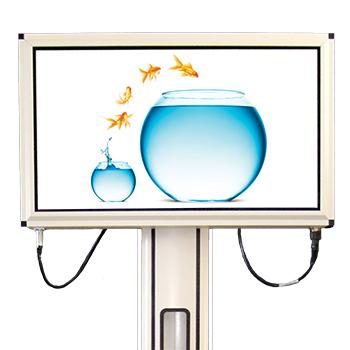

3T&7T fMRI用 BOLDscreen 32"MRI対応" MRセーフ・ディスプレイ Cambridge Research Systems 社

MRI対応 MRセーフ・ディスプレイ

<製造終了 後継機種については販売開始決定後にお知らせいたします>

より大きく見やすくなったBOLDscreen 32です。60と70cmボア用に設計された、プレミアム32インチの1920×1080ワイド液晶ディスプレイは、16ビットRGBカラーコントロールに、1400:1のコントラスト比と120Hzのパネル駆動を実現しています。

このBOLDscreenモニターはタイムラグが無く、一括キャリブレーションが可能です。もちろんボアの出口すぐ近くに設置してもスキャナーと干渉しない、唯一の"MRI対応" MRセーフ・ディスプレイです。

特 徴

優れた画質

BOLDscreen 32は、高帯域幅、デュアルリンクDVI入力を有しており、標準的なソフトウェアツールを用いて、普段机の上でお使いのLCDモニターのように使用することができます。30メートルの光ファイバケーブルを導波管を介して通し、コントロールルームのホストコンピュータのDVIトランスミッターに接続するだけで、高い再現性とノイズのない表示が可能です。

また、刺激を直接画面へ届ける、つまり出力が入力映像信号に遅れることなく同期するカスタムエレクトロニクスを用いて設計されました。一般的なMRI内で患者の娯楽のために設計された“MRI対応”LCDディスプレイは、故意に入力に対して非同期かつ混じりけのある画像を挟み込んで遅れを発生させるテレビ技術やビデオ・スキャン変換を使用しています。したがって、目には優しく見やすいものの、科学的応用として用いられるのに限度があります。

このBOLDscreen 32は、32インチ・1920x1080 IPSの高品質LCDに、10-bit RGB色解像度と1400:1の優れた静的コントラスト比(バックライトを点けた状態で計測。[1 1 1]:[0 0 0] RGBコントラスト比)を融合させています。パネルは120Hzのパネル駆動能力を備えており、グレー・ツー・グレーの応答時間は5msと高速です。デュアルリンクDVI入力は、同じレートで1920×1080@120Hzの映像信号と希望する出力映像に同期します。

科学的な視覚刺激のために必要な画像品質を達成するために、カスタムLEDバックライトでパネルを照らします。これにより高飽和クロマチック表示と、出力最大350cd.m-2のピーク白色が可能です(他の較正済み白色の設定は、デバイスの設定ファイルで簡単に設定できます)。また、スイッチを押すとすぐに一貫性の輝度を確保し、自動的に温度変化や経年変化に対し明るさを調整する、リアルタイムのキャリブレーションが組み込まれています。

他の「MRI対応」ディスプレイとは異なり、BOLDscreen 32"は表示したいものそのものを表示できるのです。

インストールおよび組み込みが容易

BOLDscreenの32"ディスプレイはボアの後方70cmに据え付け、ヘッドコイル経由で設置された視聴用ミラーで見た際に、最大視野を提供するように設計されています。画像は、ミラーに映った状態を想定し、自動的に反転することができます。低電圧DC電源は、パネレーションパネルを通って供給され、光ファイバDVIビデオ入力は、導波管を通して制御室のコンピュータにつなげられます。

調節可能な三脚が標準で付属され、他のスタイルのスタンドもご用意できます。またVESA互換マウントポイントで、スキャン室の壁に固定する固定方法も可能です。

BOLDscreenは、様々な他のメーカーの機器と一緒に使用でき、CRS社製のアイトラッカー、オーディオシステム、応答ボックス等のfMRIのために作られたアクセサリーと統合することができます。

スキャンに影響を与えません

弊社は「MRI対応」MRセーフLCDモニターを製造販売している唯一のメーカーです。MRI室内のどこにでも、たとえ視覚視野を最大化するために、磁石ボアの後部出口のすぐ近くであっても設置する事が可能です。

BOLDスクリーンは、スキャナーボアの出口に直接配置されている場合でも、3Tまたは7TでのfMRIおよびsMRIスキャンに影響を与えず、スキャン中の表示画像にも影響を与えません。

仕様詳細

Designed from the ground up for fMRI

Display Characteristics

・IPS LCD: 31.55" diagonal, 1920 x 1080, RGB colour with fixed 120Hz frame rate
・Active area: 698.4mm x 392.9mm (0.36375mm pixel pitch)
・Native 10-bit colour resolution with support for up to 16-bit RGB control; Deep Colour display technology supports in excess of 1 billion colours
・Light output is synchronous to the input video signal
・Dual-Link DVI video input delivers high fidelity noise-free displays
・Edge illuminated white LED backlight, peak white up to 350cd.m-2
・Typical contrast ratio 1400:1
・Typical grey-to-grey response time 5ms
・DC backlight
・Automatic compensation of brightness for temperature and ageing (factory set to maintain 120cd m-2)
・Video Input: 1920x1080 pixels; single and dual-link digital DVI; 100Hz, or 120Hz; 24-bit RGB
・Video Resolutions: 1920x1080 @ 100Hz and 120Hz, or 1440x1080 @ 100Hz

Display Dimensions

・Dimensions: 797 x 491 x 78mm
・Weight: 19kg

Tripod Dimensions

BOLDscreen is supplied with an MR Safe tripod. An MR Safe trolley is available at additional charge.

・Height adjustable: 1000 - 1800mm
・Weight: 2.5kg

Power Supply

・Diameter: 39mm
・Length: 200mm plus connectors
・Weight: 2 kg

Voltage Converter Unit

・Mains Input: 100 to 240Vac nominal, 50 or 60Hz, 180w, Class II
・Output: 15Vdc
・Dimensions: 200 x 80 x 41mm
・Weight: 0.5 kg

Cable Lengths

・Optical Fibre: 30m Multimode 50/125 Duplex Fibre Patch Cable LC - LC, detachable dual-link DVI transmitter
・DC Power Cable: 10m
・Mains Power Lead: IEC 320-C8 with appropriate mains plug, 2m

System Environmental Conditions

・Indoor use only
・Operating Temperature: 0°C to +30°C
・Cooling: Convection-cooled
・Operating (or Storage Humidity up to 40°C) : 10-90% RH, non-condensing
・Storage Temperature: -20 °C to +60 °C, 40% RH

EMC

BOLDscreen 32 has no observed effect on functional and structural MRI scans at 3T or 7T, even with screen located at exit of scanner bore, and no effect on displayed image whilst scanning.

The Voltage Converter Unit mounted at the penetration panel and associated cables are MR conditional (“an item that has been demonstrated to pose no known hazards in a specified MR environment with specified conditions of use”).

The mains Power Supply Unit (located outside of the magnet room) is categorised as MR unsafe, as this would pose a missile hazard if it was placed in a high magnetic field gradient

Tripod Dimensions

BOLDscreen is supplied with an MR Safe tripod. An MR Safe trolley is available at additional charge.

・Emissions: EN55011 class B conducted & radiated
・Harmonic Currents: EN61000-3-2 class A
・Voltage Flicker: EN61000-3-3
・ESD Immunity: EN61000-4-2, level 3 contact, Perf Criteria A
・Radiated Immunity: EN61000-4-3, level 3, Perf Criteria A
・EFT/Burst: EN61000-4-4, level 2, Perf Criteria A
・Surge: EN61000-4-5, installation class 3, Perf Criteria A
・Conducted Immunity:EN61000-4-6, level 3, Perf Criteria A
・Magnetic Field (limit applies to PSU only): EN61000-4-8, 3 A/m, Perf Criteria A
・Dips & Interruptions : EN61000-4-11, EN60601-1-2

Safety Conformance

Type B equipment in accordance with EN60601 Ed 3 for devices in the patient environment.

・EN60601-1, Type B Equipment, Class 1
